近幾年，土工組成資料的出產(chǎn)廠家越來越多，出產(chǎn)規(guī)模愈來愈大、品種繁多，質(zhì)量基本上都能夠到達(dá)國家標(biāo)準(zhǔn);其次，對(duì)土工組成資料的研討也日益深入，擬定的許多國家標(biāo)準(zhǔn)或標(biāo)準(zhǔn)，為該資料的推廣供給了技能根據(jù)，土工組成資料的研討、出產(chǎn)、規(guī)劃逐漸走向了老練。

　　壩體前壩坡的復(fù)合土工膜與壩基混凝土防滲墻及兩壩肩混凝土趾板錨固在一起，一起構(gòu)成前壩面的防滲體系。壩體為透水性很強(qiáng)的爆炸料組成，滲透系數(shù)一般大于在1×10-3cm/s，能夠迅速下降壩體內(nèi)的滋潤線高度，利于壩體的抗滑安穩(wěn)安全。
　　前壩坡面由下而上首要由無砂混凝土(下墊層)、復(fù)合土工膜、苯板(上墊層)、混凝土板護(hù)坡構(gòu)成。下墊層選用透水性較強(qiáng)的無砂混凝土，最小厚度8cm;上墊層選用保溫功能及平整度較好的苯板，厚度2cm;苯板上部為邊長0.60m、厚10cm的六邊形鋼筋混凝土?？颍騼?nèi)現(xiàn)澆C20素混凝土，模框之間干靠，有利于壩面排水。因而，該壩體防滲作用的好壞關(guān)鍵是復(fù)合土工膜本身的防滲作用及其與周邊銜接的可靠性。
　　復(fù)合土工膜本身的防滲作用首要取決于土工膜的物理力學(xué)目標(biāo)及接縫的質(zhì)量。根據(jù)接受的水壓力和下墊層，經(jīng)核算，復(fù)合土工膜選用兩布一膜(300g/m2/PE0.5/250g/m2)，其物理力學(xué)目標(biāo)為：抗拉強(qiáng)度19KN/m，延伸率53.6%，CBR頂破強(qiáng)度3.41KN，筆直滲透系數(shù)4.76×10-13cm/s，幅寬4.0m.施工中，一般都要對(duì)工廠內(nèi)出產(chǎn)的土工膜進(jìn)行拼接，接縫的質(zhì)量好壞直接影響土工膜的防滲功能和抗拉強(qiáng)度，因而，有必要嚴(yán)厲依照技能規(guī)程進(jìn)行施工。
土工膜使用時(shí)所留意的事項(xiàng)：
鋪設(shè)土工膜前應(yīng)由土建工程相應(yīng)的合格檢驗(yàn)證明文件。
土工膜裁切之前，應(yīng)該準(zhǔn)確丈量其相關(guān)尺度，然后按實(shí)際裁切，一般不宜按圖示尺度裁切，應(yīng)逐片編號(hào)，詳細(xì)記錄在專用表格上。
鋪設(shè)土工膜時(shí)應(yīng)力求焊縫最少，在保證質(zhì)量的前提下，盡量節(jié)省原資料。一起也容易保證質(zhì)量。
膜與膜之間接縫的搭接寬度一般不小于10cm，一般就使焊縫擺放方向平行于最大斜度，即沿斜度方向擺放。
一般在角落及變形地段，應(yīng)是接縫長度盡量減短。除特殊要求外，在斜度大于1：6的斜坡上距頂坡或應(yīng)力會(huì)集區(qū)域1.5米范圍內(nèi)，盡量不設(shè)焊縫。
HDPE膜在鋪設(shè)中，應(yīng)防止發(fā)生人為褶皺，溫度較低時(shí)，應(yīng)盡量拉緊，鋪平。
HDPE膜鋪設(shè)完成后，應(yīng)盡量削減在膜面上行走、搬動(dòng)工具等，凡能對(duì)土工膜形成損害的物件，均不該放在膜上或攜帶在膜上行走，避免對(duì)膜形成意外損傷。

土工膜焊接施工工藝
1 土工膜施工的基面要求 安裝基底外表要夯實(shí)整平，去掉樹根、石塊、玻璃和鐵釘?shù)燃饫矬w；基底陰陽角需修整圓順，圓角半徑≥50cm ，焊接縫外表有必要整理干凈；在土建、監(jiān)理、業(yè)主、施工方檢驗(yàn)簽字認(rèn)可后便可進(jìn)行鋪土工膜施工。
2 土工膜施工的氣候要求 氣溫一般應(yīng)在5℃以上，低溫時(shí)土工膜應(yīng)緊張些，高溫時(shí)土工膜應(yīng)放松些。土工膜安裝施工根據(jù)詳細(xì)現(xiàn)場狀況和其時(shí)氣候條件恰當(dāng)預(yù)放2％～5％的伸放量；風(fēng)力在四級(jí)以下；氣溫過低時(shí)，4級(jí)以上勁風(fēng)及雨雪氣候一般不該施工；在風(fēng)氣候，風(fēng)力影響土工膜施工時(shí)，待焊的土工膜使用大石塊或砂袋壓牢。

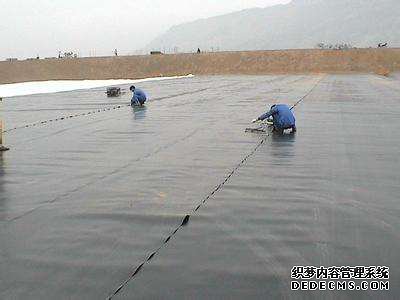

3 土工膜的鋪設(shè) 鋪設(shè)土工膜是整個(gè)防滲體系中縫擺放方向平行于最大坡腳線，即沿斜度方向擺放。鋪設(shè)土工膜時(shí)應(yīng)力求焊縫最少，在保證質(zhì)量的前提下，盡量節(jié)省原資料，一起也容易保證質(zhì)量。一般在角落及變形地段，應(yīng)是接縫長度盡量減短。
